Estabilización de taludes y excavaciones

Anclajes helicoidales que estabilizan taludes y excavaciones: se instalan sin perforar, se tensan de inmediato y se verifican por torque.

¿Por qué usar anclajes helicoidales para estabilizar taludes?

En una excavación importan el tiempo, el riesgo y el espacio disponible. Los anclajes helicoidales estabilizan muros y taludes sin colados ni grandes perforaciones, se pueden cargar de inmediato y funcionan como refuerzo lateral de casi cualquier sistema de contención.

Los anclajes helicoidales para taludes se usan cuando el suelo tiende a deslizarse sobre una superficie de falla y hace falta llevar esa fuerza a una zona estable. Los anclajes HELICAL® trabajan en tensión, se instalan a rotación sin perforar ni inyectar, se tensan de inmediato y su capacidad se verifica con el torque de instalación.

Las hélices se anclan en suelo competente, detrás del plano de falla, y la barra transmite la carga a la cara del talud, a un muro o a una retícula de concreto lanzado. Son útiles para la estabilización de taludes en cortes carreteros, taludes que ya mostraron movimiento y anclajes helicoidales para excavaciones junto a colindancias, donde importa avanzar rápido y con poco equipo.

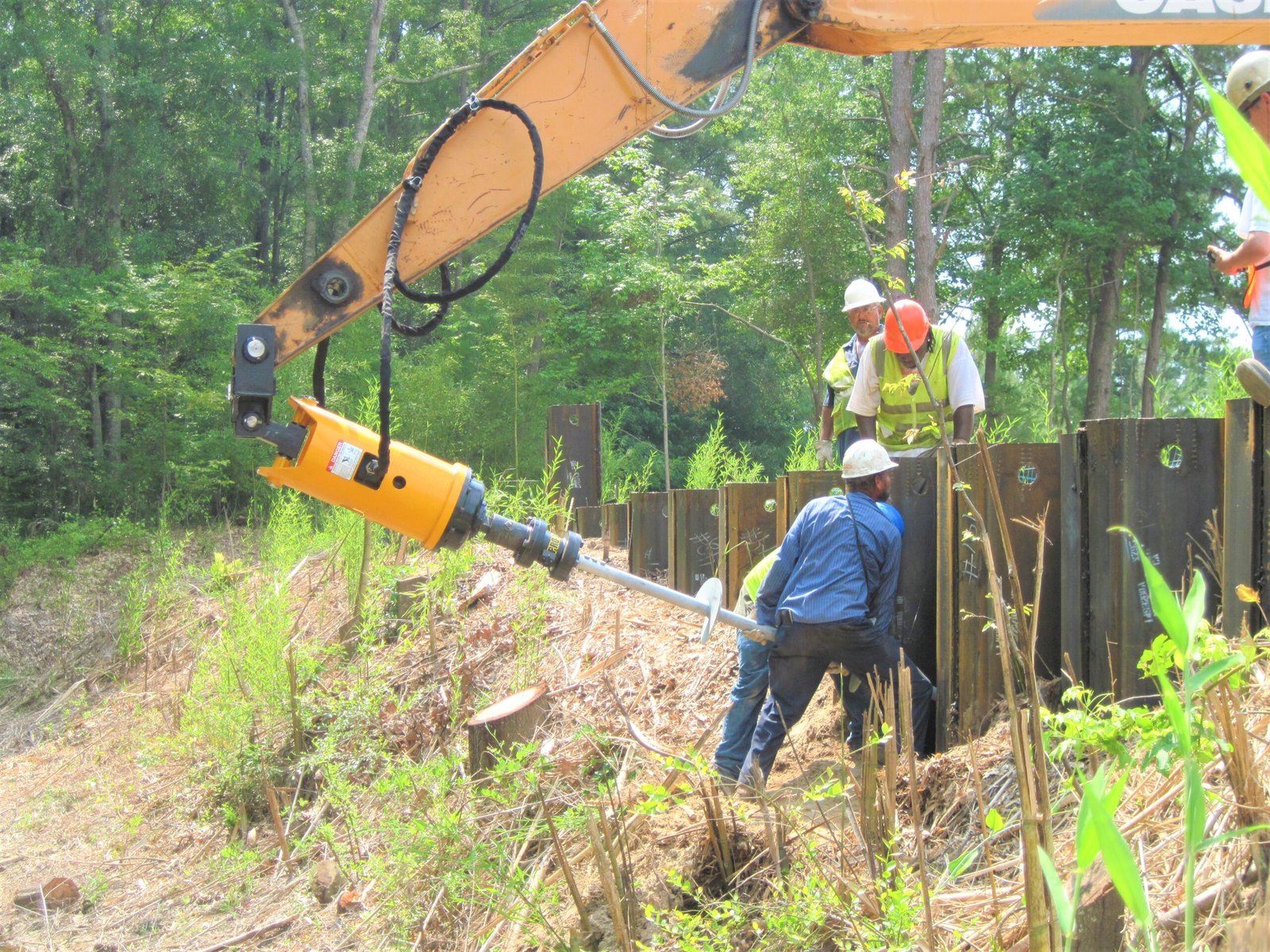

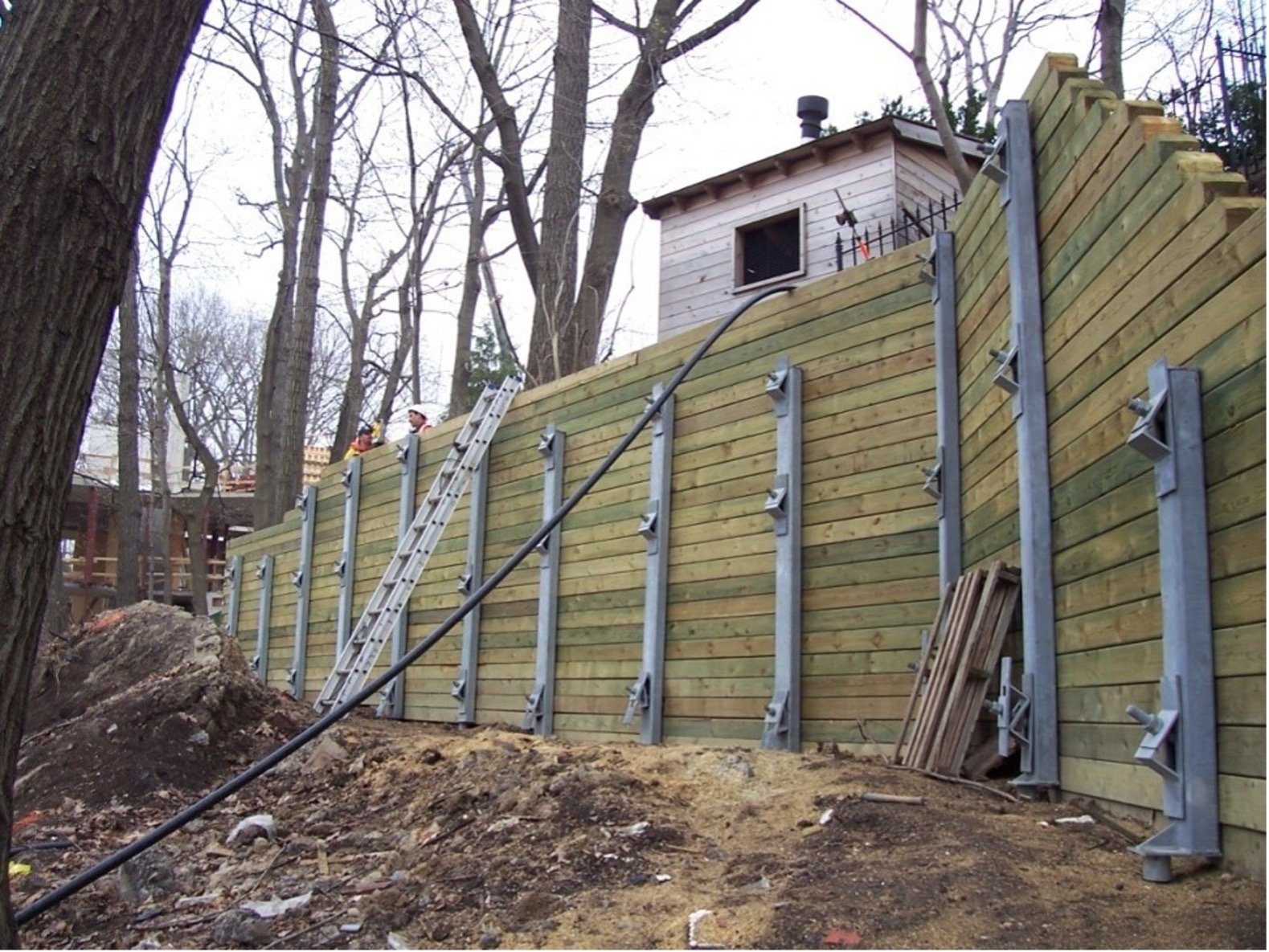

Ejemplo de talud estabilizado con anclajes helicoidales

Ventajas de los anclajes helicoidales para estabilizar taludes

  • Resisten empujes laterales y limitan deformaciones del sistema de contención
  • Instalación rápida y limpia: mínima excavación y poca afectación del sitio
  • Carga inmediata: se pueden tensar y poner a trabajar sin tiempos de curado
  • Equipo compacto: adecuados para obra urbana, espacios reducidos y colindancias sensibles
  • Menos vibración y ruido: alternativa más amigable cerca de estructuras existentes
  • Control de calidad en campo: el torque de instalación permite trazabilidad y verificación
  • Versátiles: funcionan en múltiples tipos de suelos y se integran a distintos sistemas de contención (tablestacas, muros pantalla/diáfragma, pilotes secantes, etc.)
  • Menor costo total del proyecto: menos mano de obra, menos equipos pesados y menos retrabajos por interferencias

Taludes: anclajes helicoidales HELICAL® vs. anclajes de concreto perforados e inyectados

Anclajes helicoidales HELICAL® vs. anclajes de concreto perforados e inyectados
CriterioAnclaje helicoidal HELICAL®Anclaje de concreto (perforado e inyectado)
Posición frente al plano de fallaLas hélices se atornillan hasta suelo competente detrás del plano de falla; el torque confirma que llegaron al estratoEl bulbo de lechada se forma detrás del plano de falla; su desarrollo se comprueba hasta la prueba de carga
Acceso en pendienteEquipo ligero que trabaja sobre la pendiente y en accesos limitadosPerforadora y equipo de inyección que requieren plataformas o accesos para maquinaria
Trabajo por franjas y derecho de víaSe ancla por franjas con poco equipo, dentro de linderos y derechos de víaEl equipo de perforación e inyección ocupa más superficie en cada franja
Método de instalaciónA rotación con torque hidráulico, sin perforar ni inyectarPerforación e inyección de lechada
Carga inmediataSí, se tensa sin esperar fraguadoNo, se tensa hasta que fragua la lechada
Verificación de capacidadTorque vs. profundidad registrado en cada anclaje; tensionado y prueba de carga si el diseño lo contemplaPrueba de carga posterior al fraguado

Procedimiento constructivo para estabilizar taludes con anclajes helicoidales

Esquema de la estabilización de taludes con anclajes helicoidales, paso 1TaludAnclajes helicoidalesMasa inestableEstrato estableTorque verificado
Esquema de la estabilización de taludes con anclajes helicoidales, paso 2Cabezal de torqueAnclaje alineado al muroMuro o tablestaca
Esquema de la estabilización de taludes con anclajes helicoidales, paso 3Instalación a rotaciónHélices avanzan en el sueloMuro o tablestaca
Esquema de la estabilización de taludes con anclajes helicoidales, paso 4Torque verificadoHélices en suelo estableMuro o tablestaca
Esquema de la estabilización de taludes con anclajes helicoidales, paso 5Placa, tensado y bloqueoCarga de trabajoHélices en suelo estableMuro o tablestaca
Esquema de la estabilización de taludes con anclajes helicoidales, paso 6TaludAnclajes helicoidalesMasa inestableEstrato estableTorque verificado
Esquema ilustrativo; la geometría real se define en el diseño de cada proyecto.

Preguntas frecuentes sobre anclajes helicoidales para taludes

¿Los anclajes helicoidales para taludes son temporales o permanentes?

Pueden ser de ambos tipos; el diseño define la protección contra la corrosión según la vida útil requerida.

¿En qué suelos funcionan los anclajes helicoidales?

En arcillas, arenas y suelos mixtos. En roca o en suelos con muchos bolos, el ingeniero evalúa si conviene otro sistema.

¿Qué son los anclajes helicoidales para taludes y cómo estabilizan el terreno?

Son anclajes de acero con hélices que se instalan a rotación detrás del plano de falla, se tensan de inmediato y llevan la fuerza del suelo inestable a una zona estable, de modo que el propio suelo se estabiliza sin un revestimiento estructural pesado.

¿Sirven para taludes carreteros y terraplenes?

Sí. El equipo ligero y la longitud de los anclajes permiten trabajar en franjas angostas y junto a derechos de vía y linderos, y la cara se resuelve con malla o shotcrete.

¿También se usan pilotes helicoidales en taludes?

Sí. Pilotes y anclajes helicoidales se usan en estabilización de taludes y en muros de retención; un pilote puede cimentar un muro al pie del talud cuando la capacidad de carga es un problema.

¿Se pueden instalar con nivel freático?

Sí, se instalan a través del agua sin necesidad de ademe. Aun así, el diseño debe incluir drenaje para que el agua no se acumule detrás ni al pie del talud.

¿Cómo se verifica que cada anclaje tiene la capacidad necesaria?

Con el torque de instalación registrado en campo y, cuando el diseño lo exige, con tensionado y prueba de carga.

¿Tienes un talud o una excavación por contener?

Cuéntanos de tu talud en el formulario y envía la sección y el estudio geotécnico a info@anclajeshelicoidales.com. Diseñamos la contención con anclajes helicoidales: tensado inmediato, sin perforar ni inyectar lechada.

  • Fabricado en México
  • Garantía de 100 años
  • Capacidad verificada por torque
  • Respaldo geotécnico Soilsolution
