Pilotes y anclajes helicoidales:
Cimentaciones modulares fabricadas en México

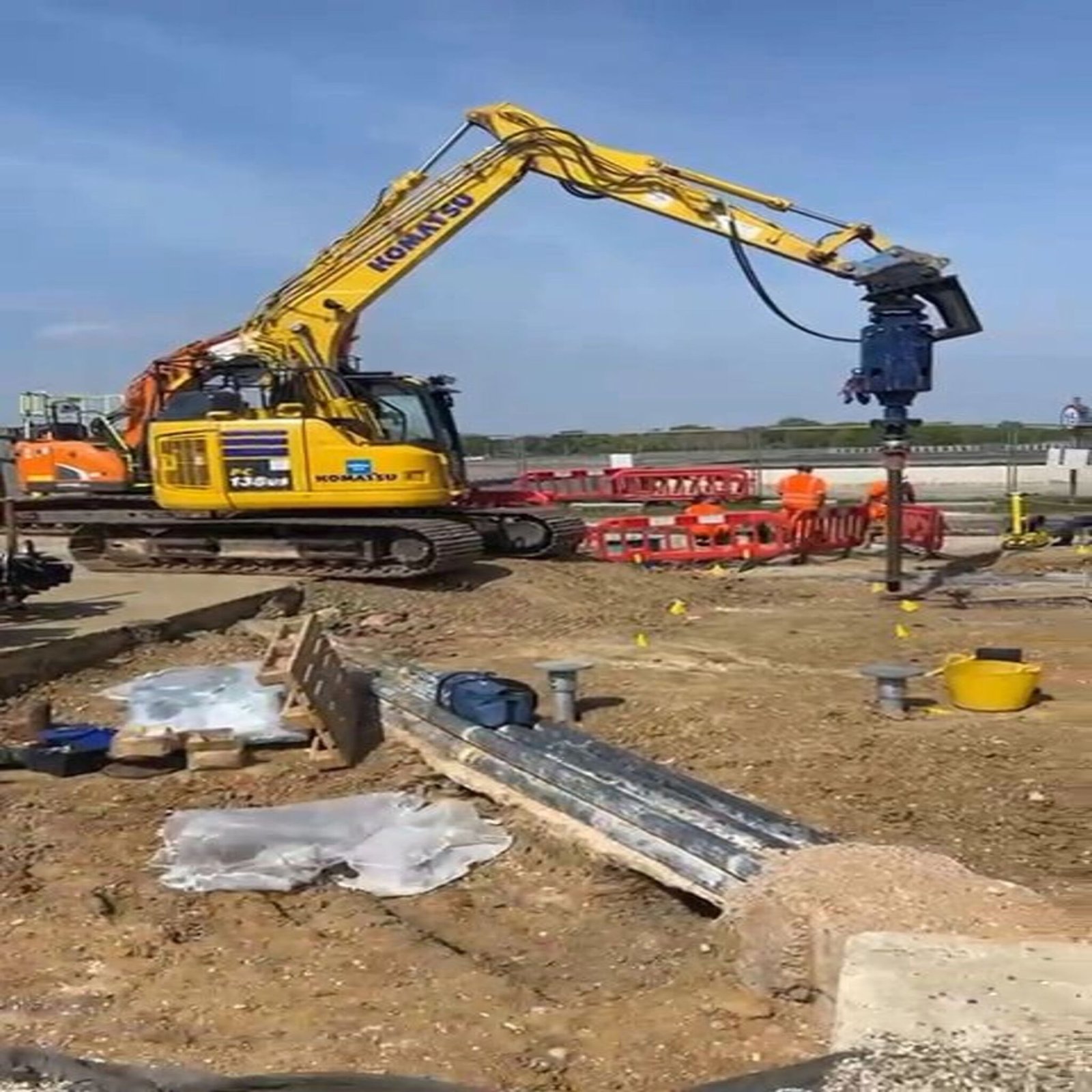

Helical es una alternativa a los micropilotes y a los anclajes de concreto: instalación en menos de una hora por pilote, sin necesidad de perforar ni de maquinaria especializada. Ideal para espacios reducidos, entornos complejos o zonas remotas.
Cimentaciones modulares
Sistema de cimentación helicoidal fabricado en México con estándares internacionales
Fabricación nacional con tecnología de soldadura por fricción y acero de alta resistencia, diseñada para maximizar la capacidad de torque de instalación, la misma que verificamos en obra, pilote por pilote, antes de dar por terminada cada instalación.
- Certificación ASTM y normas de calidad ANSI/AWS
- Acero de alta resistencia (80–107 ksi)
- Verificación de torque de instalación en obra, correlacionada con la capacidad de carga de diseño
Sistemas helicoidales
¿Qué son los sistemas helicoidales?

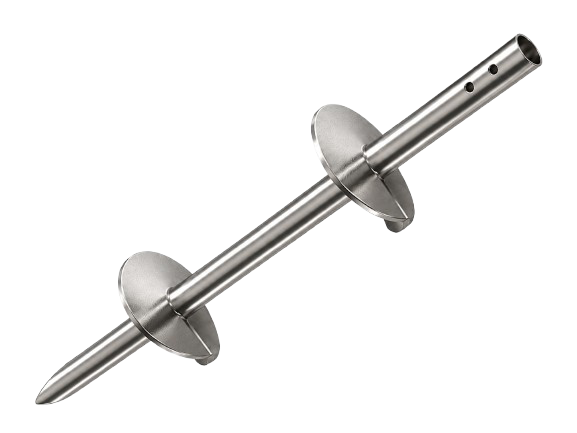

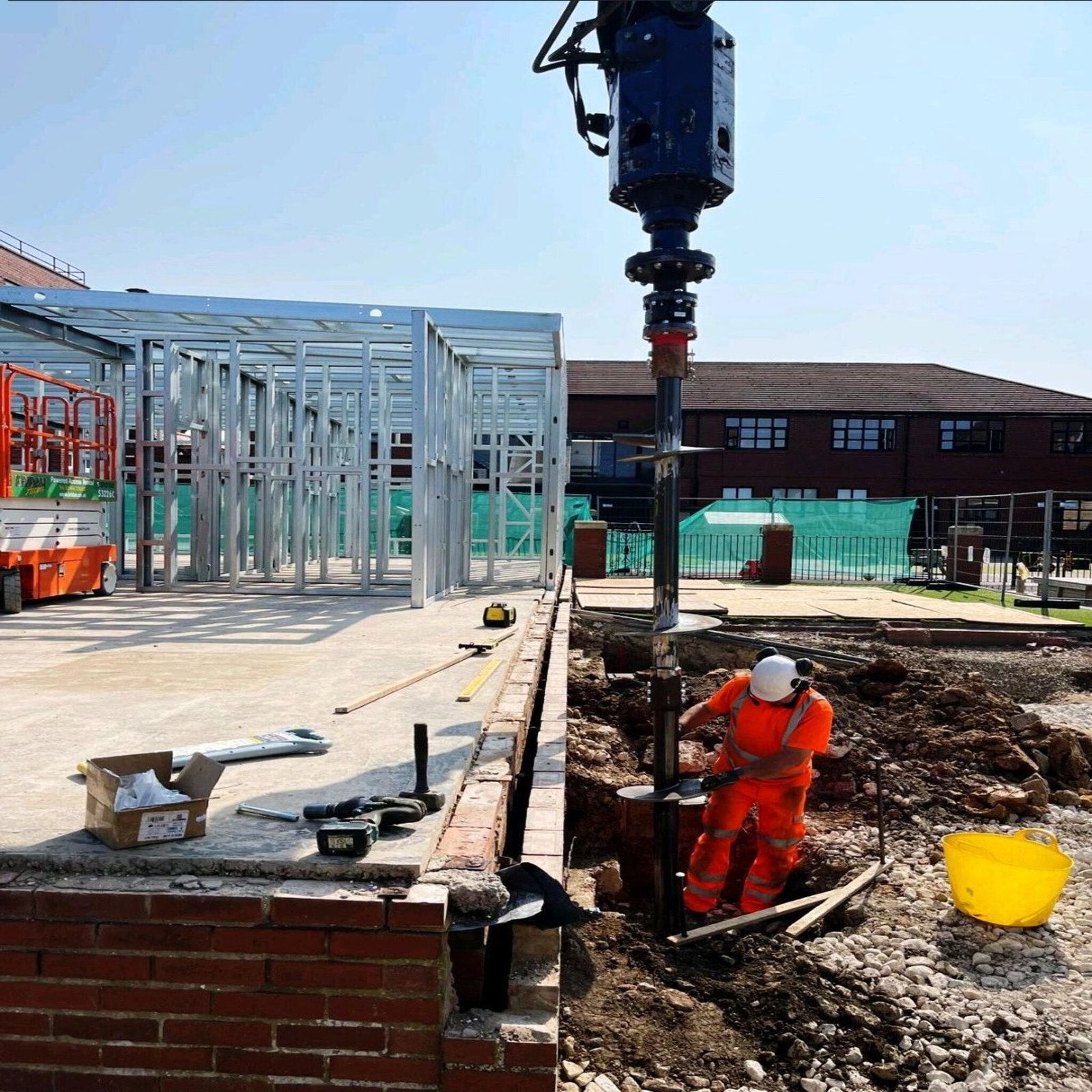

- Son una solución geotécnica modular de cimentación profunda: segmentos de tubo de acero con placas de apoyo helicoidales soldadas a un eje central, que se instalan girando el sistema hasta alcanzar el estrato de diseño.

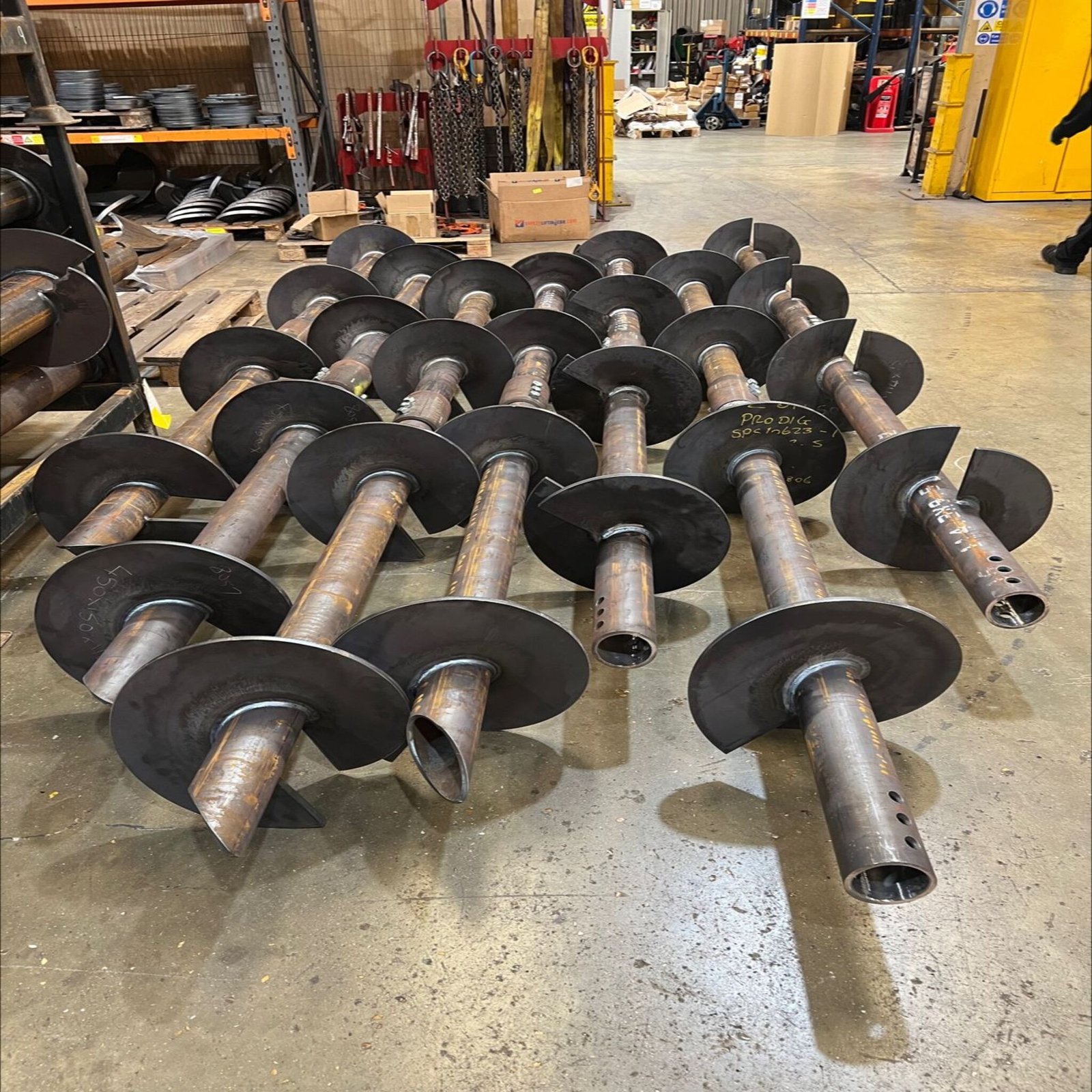

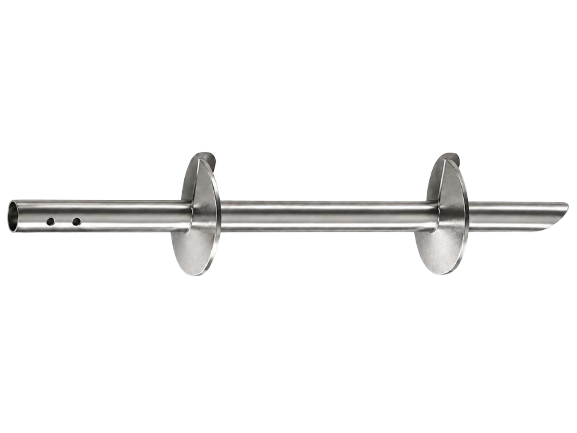

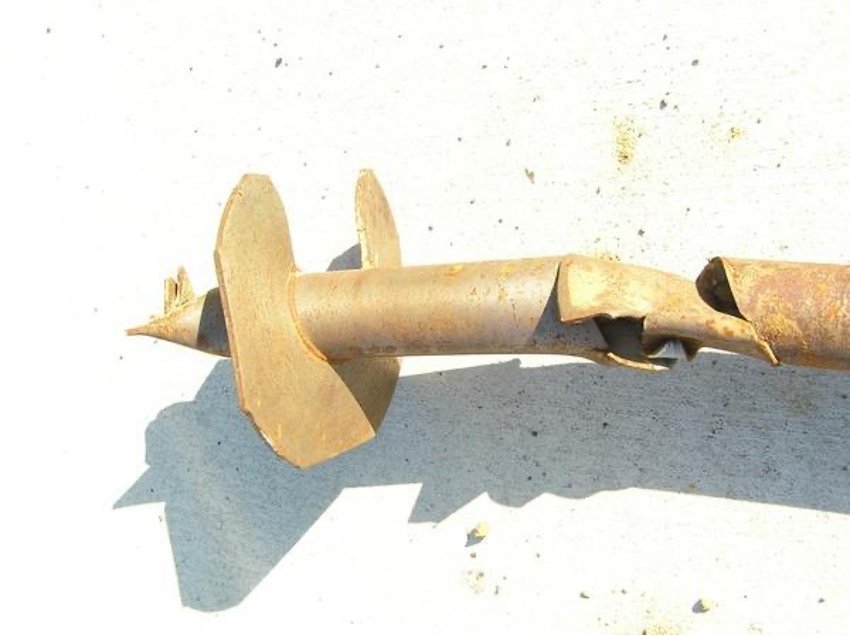

- La primera sección, conocida como sección de plomo, contiene las placas helicoidales y es la que penetra primero en el suelo; puede tener de una a cuatro hélices.

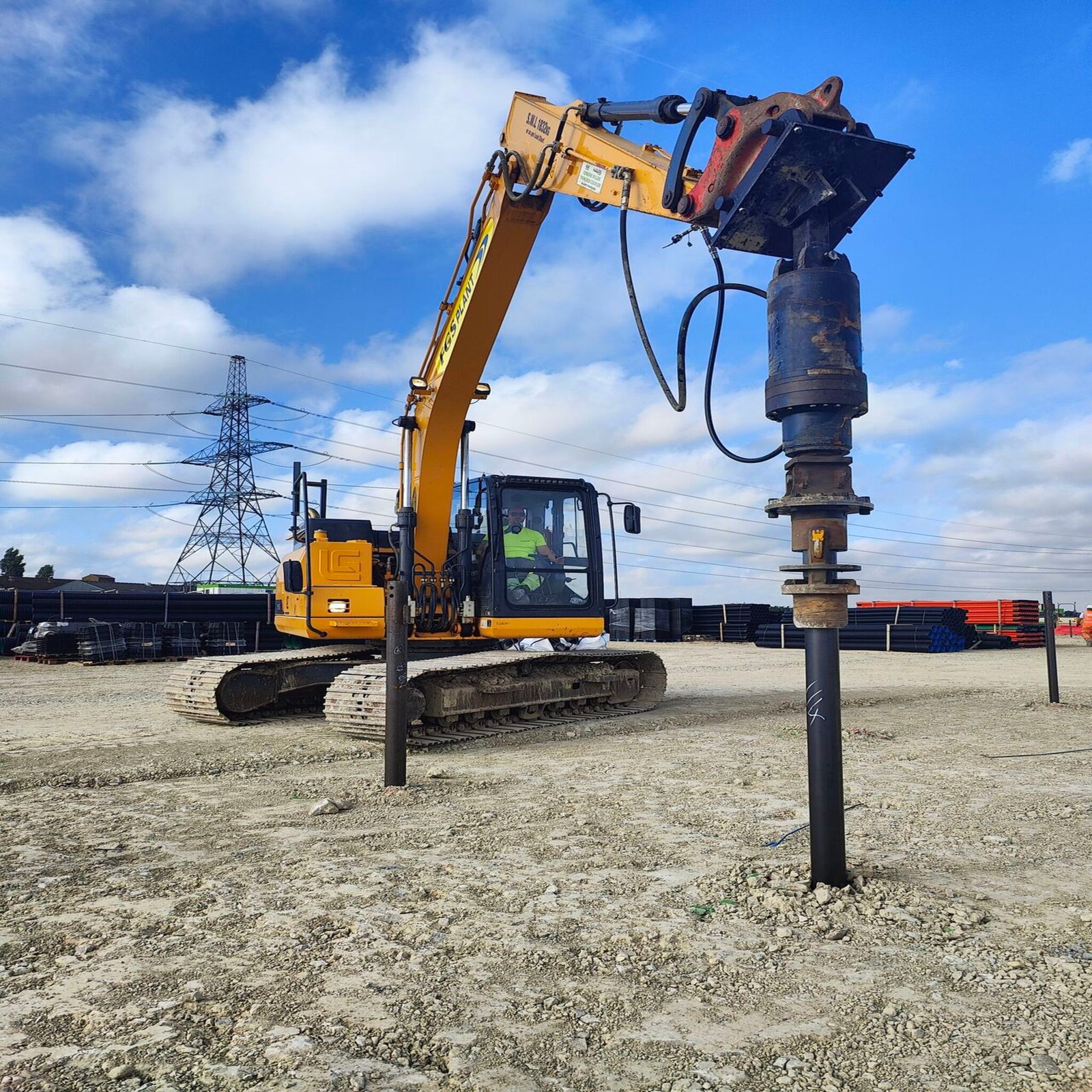

- Después se agregan extensiones lisas hasta que la sección de plomo alcanza el estrato de diseño y se logra el par de torsión (torque) necesario, el mismo torque que se verifica en obra, pilote por pilote.
Características
- Diámetros de hélice: 8”, 10”, 12”, 14”, 16”.
- Diámetros de eje tubular: 2 3/8”, 2 7/8”, 3 ½”, 4 ½”, 5”, 5 ½”, 6 5/8”, 7”, 10 ¾”, 12 ¾”.
Grado del acero
- Eje: 80 ksi mín. (552 MPa).
- Extremo de conexión: 107 ksi mín. (738 MPa).
Menos concreto. Más control.
A diferencia de un micropilote o una cimentación de concreto, un sistema helicoidal no requiere colados, inyección ni tiempo de curado, y no genera residuos de perforación. Cada pilote se instala en menos de una hora, y el torque medido en sitio durante la instalación se correlaciona con la capacidad de carga o de tensión de diseño.
Nuestros productos

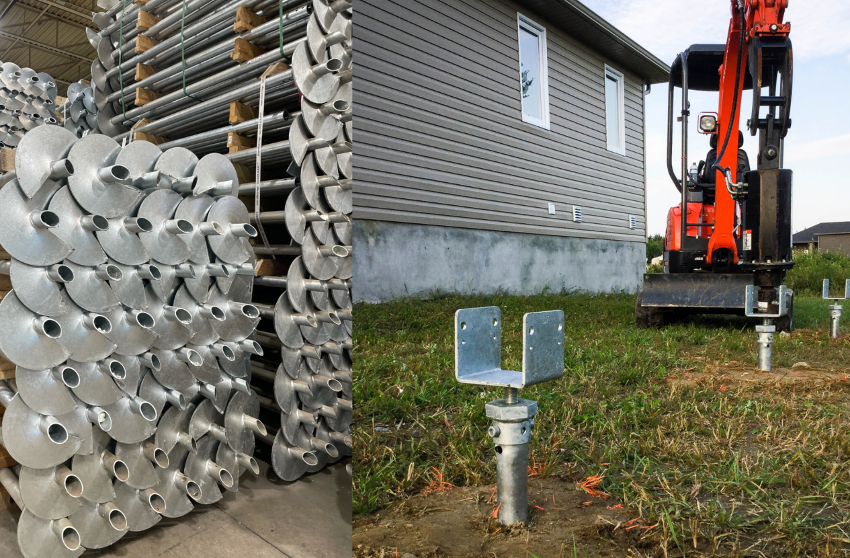

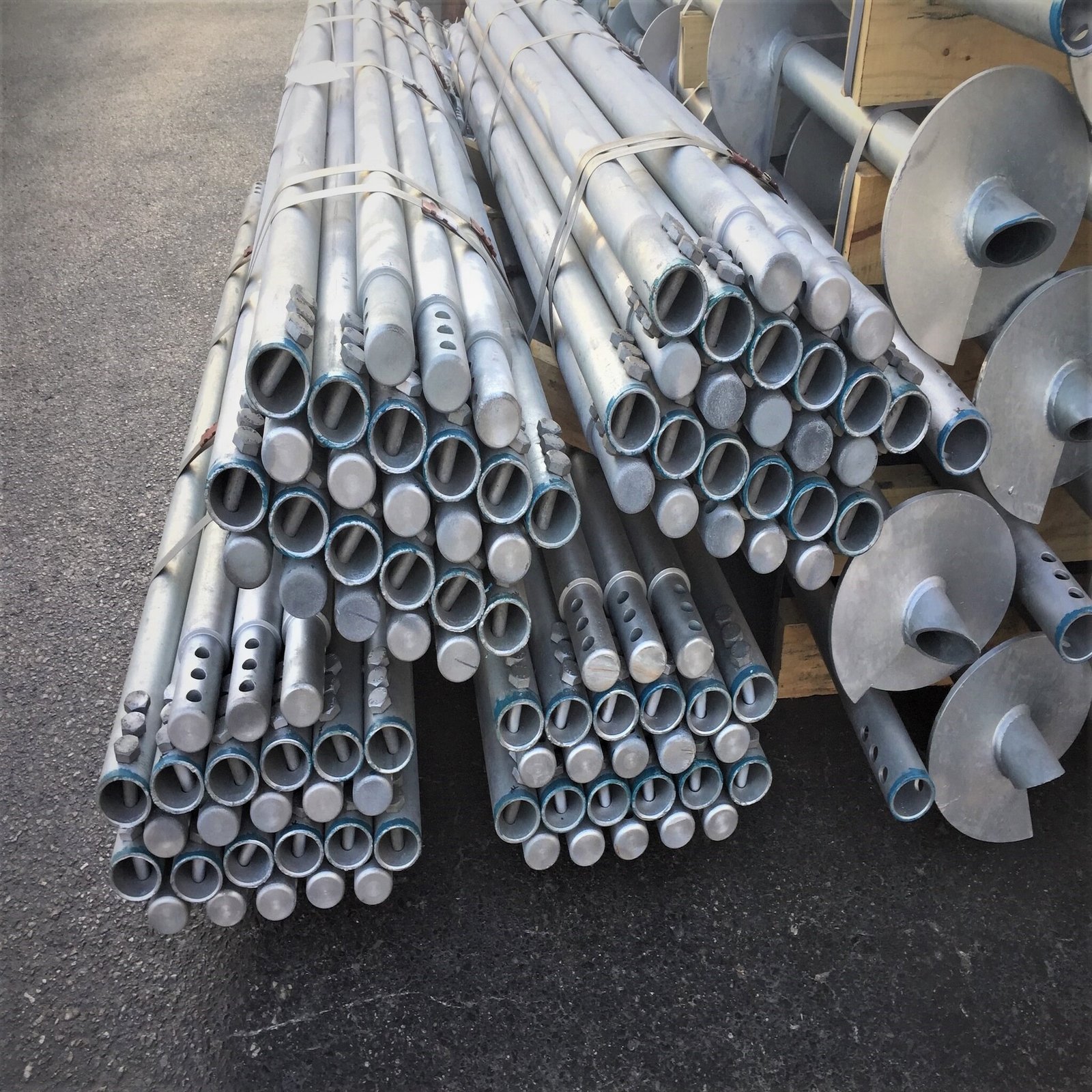

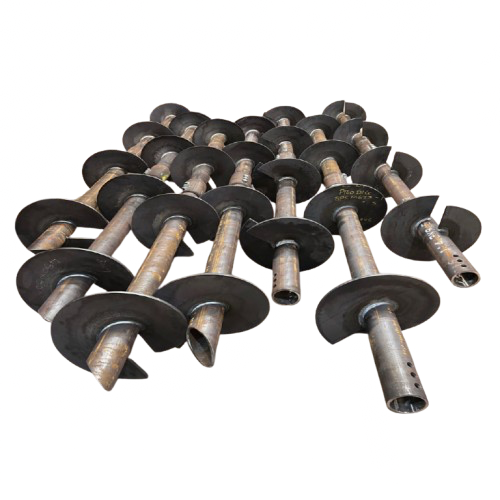

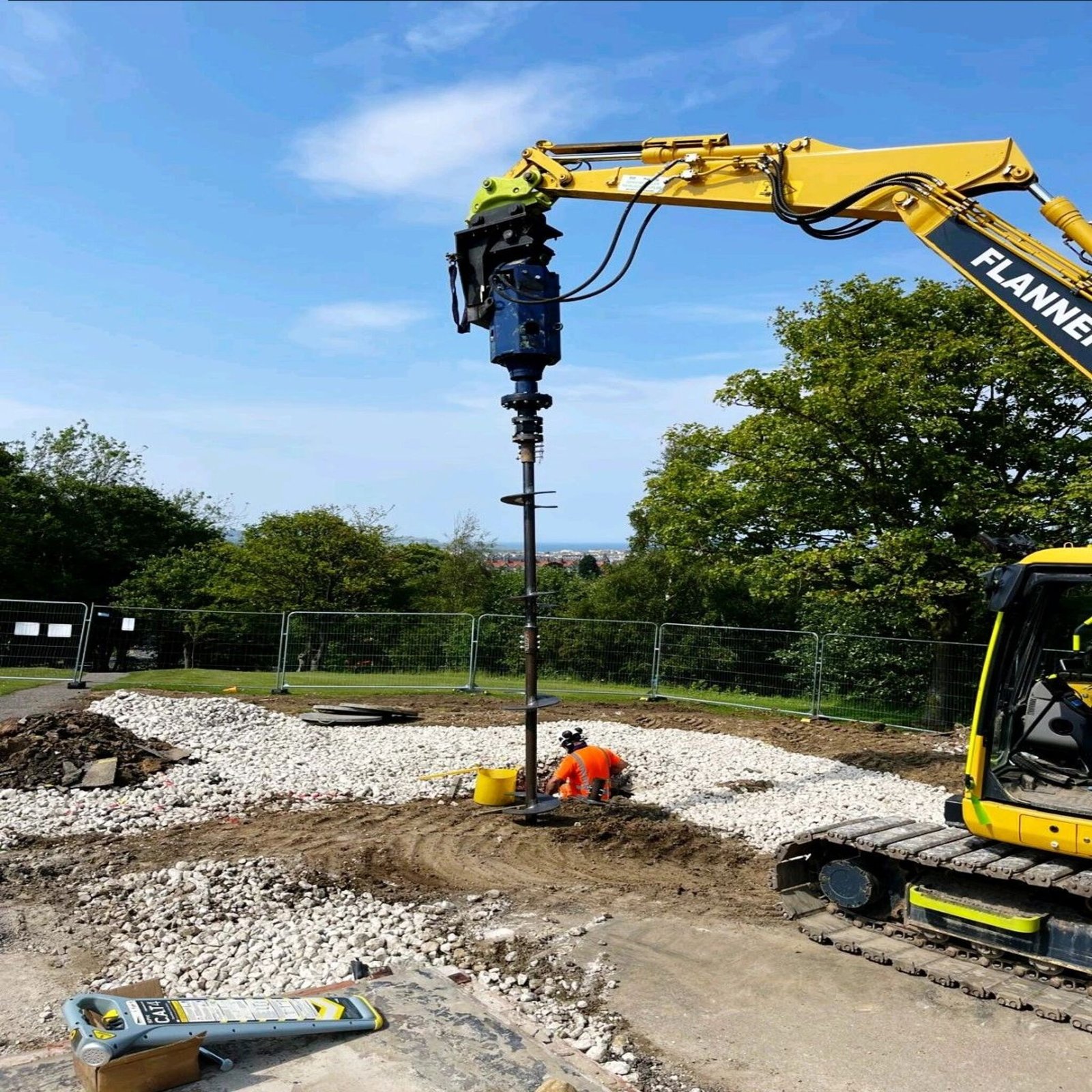

Pilotes helicoidales

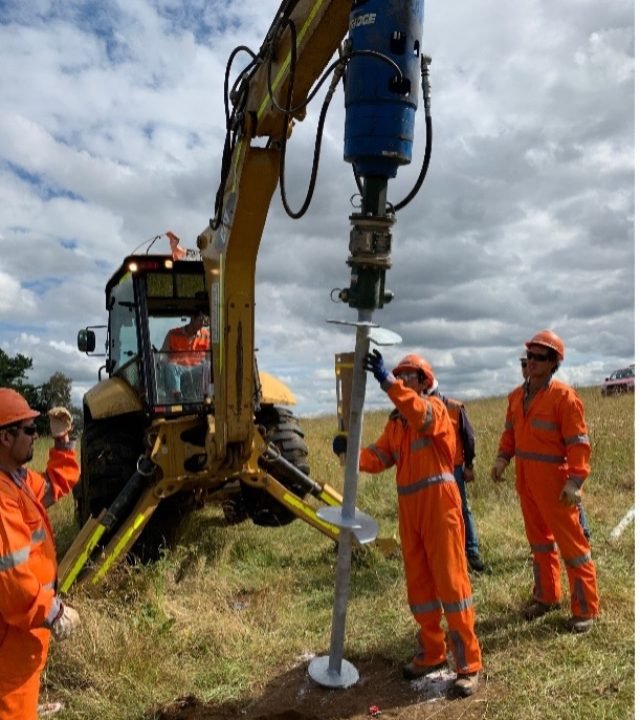

Los pilotes helicoidales son un sistema de cimentación profunda modular, formado por segmentos de tubo de acero con placas helicoidales soldadas. Se usan para cimentar estructuras nuevas, ampliaciones y recimentaciones. A diferencia de un micropilote de concreto, que requiere perforar, colocar el refuerzo, inyectar lechada y esperar su fraguado, los pilotes helicoidales se instalan a rotación hasta el estrato de diseño, sin perforar ni inyectar, y admiten carga de inmediato.

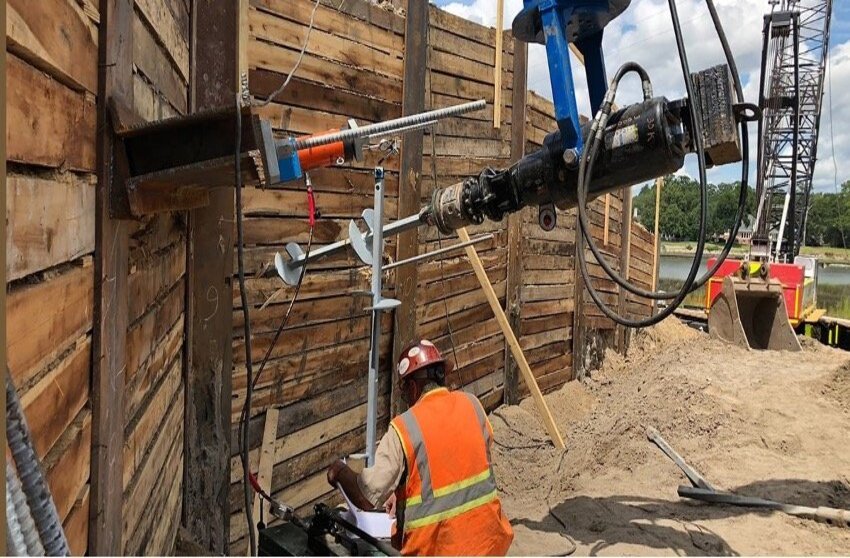

Anclajes helicoidales
Los anclajes helicoidales son un sistema de anclaje al suelo instalado a rotación, usado para retener taludes, muros y excavaciones. A diferencia de un anclaje de concreto, que requiere perforar, insertar torones, inyectar lechada y esperar su fraguado antes de tensar, los anclajes helicoidales se instalan a rotación en el suelo retenido, sin perforar ni inyectar, y se pueden tensar de inmediato.
Beneficios
- Modulares: Ajustes rápidos en obra para lograr la capacidad deseada.
- Facilita la movilización y reduce el costo logístico.
- Instalación limpia y fácil, con maquinaria ligera.
- Capacidad de carga inmediata sin necesidad de curado (concreto/grout).
- Posibilidad de instalación en orientación inclinada para muros o cargas laterales.
- Se mide el torque de instalación en tiempo real. A mayor torque, mayor capacidad de carga.
- Velocidad de instalación de 28m/hr. Sin prebarrenación.
- Instalación en la mayoría de las condiciones climáticas.
- Versátiles: se diseñan para arcillas, arenas, rellenos, suelos expansivos y nivel freático alto, a partir del estudio geotécnico. No aplican en roca.
- Pueden recuperarse y reutilizarse. Con garantía de 100 años.
- No requieren concreto ni lodos de perforación.
- Ausencia de ruido y vibración.
- Menor impacto en obra: sin concreto, sin curado y sin residuos de perforación.

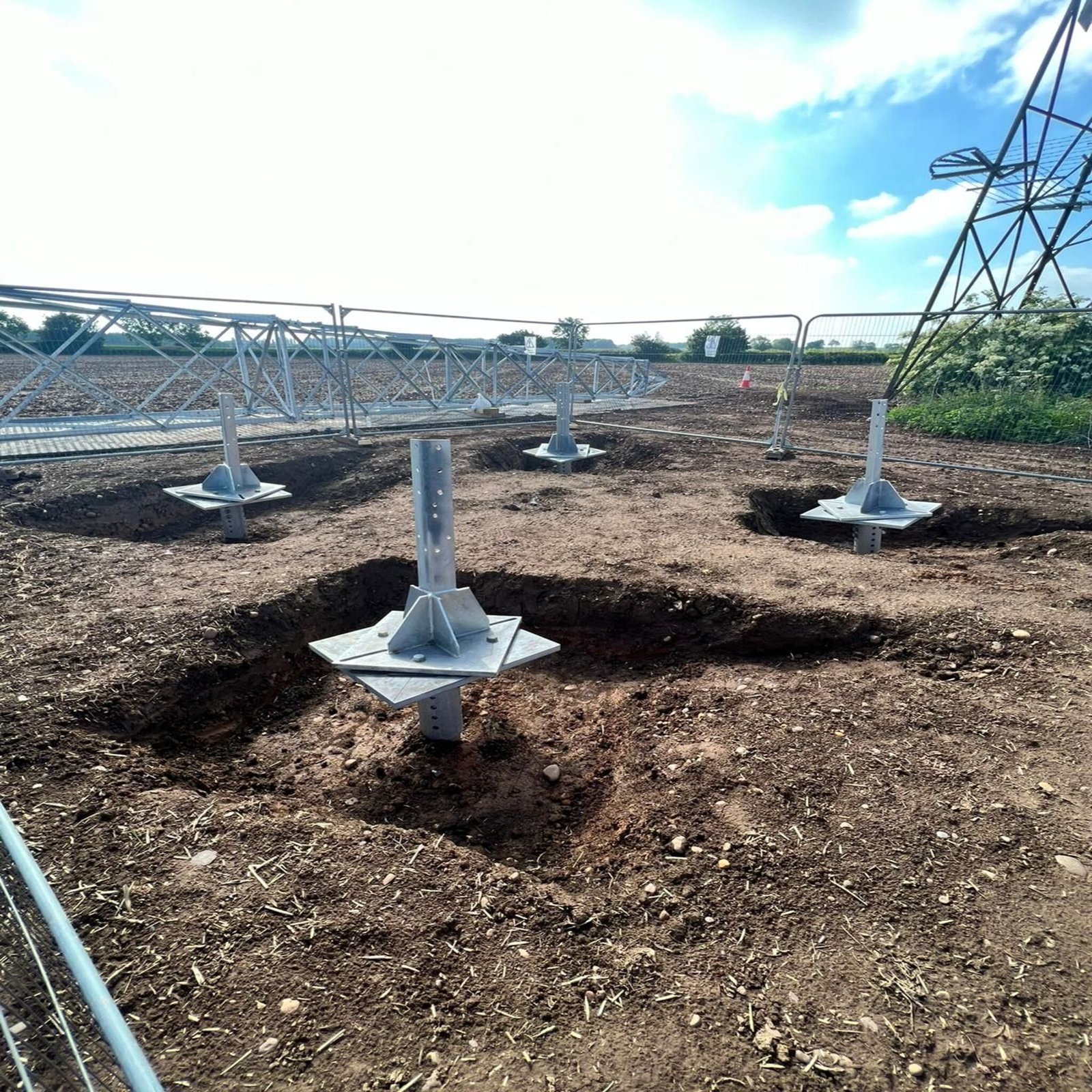

Aplicaciones de los sistemas helicoidales
Soluciones versátiles para proyectos con condiciones geotécnicas complejas.
Preguntas frecuentes
Seis objeciones comunes… y cómo las resolvemos
Tienen garantía de 100 años. El acero es de alta resistencia (80 ksi mínimo en el eje y 107 ksi en el extremo de conexión), con galvanizado en caliente según ASTM A123 como protección contra la corrosión. Se diseñan para la vida útil del proyecto, igual que cualquier cimentación profunda.
No. Se usan en construcción y edificación, energía (paneles solares y torres), infraestructura, industria, minería, taludes, muros, excavaciones y recimentaciones. La capacidad se define con el diseño de cada proyecto. Como referencia, los anclajes alcanzan hasta 40 toneladas por elemento, y el pilote de Ø 3.5" tiene una resistencia última del acero de 290 kips a compresión. La capacidad final depende del suelo.
No generan residuos de perforación: el pilote se instala a rotación, sin excavar, perforar ni inyectar lechada. Eso reduce la alteración del terreno, algo útil en sitios con suelos contaminados o en zonas sensibles.
Compara la solución completa, no el componente. El precio de la pieza no muestra lo que hay detrás: ingeniería de valor sin costo, fabricación nacional, verificación por torque en obra y garantía de 100 años. Frente a micropilotes o anclajes de concreto, compara el costo total del proyecto: tiempo de instalación, curado, maquinaria y riesgo de la cimentación.
En la mayoría: arcillas, arenas, gravas, rellenos y sitios con nivel freático alto. No aplican en roca, en suelos con muchos boleos o escombro, ni en estratos fuera de su alcance. En arcillas muy blandas o suelos licuables requieren precauciones especiales de diseño. Por eso cada proyecto empieza con un análisis geotécnico, y si el sistema no aplica, te lo decimos.
Trabajan a compresión y a tracción en el mismo elemento. Para cargas laterales, el diseño puede usar ejes de mayor diámetro o instalar los pilotes inclinados, según la exigencia del proyecto. La capacidad lateral se calcula para cada caso, no se da por hecho.
Lo que dicen nuestros clientes
Últimas publicaciones

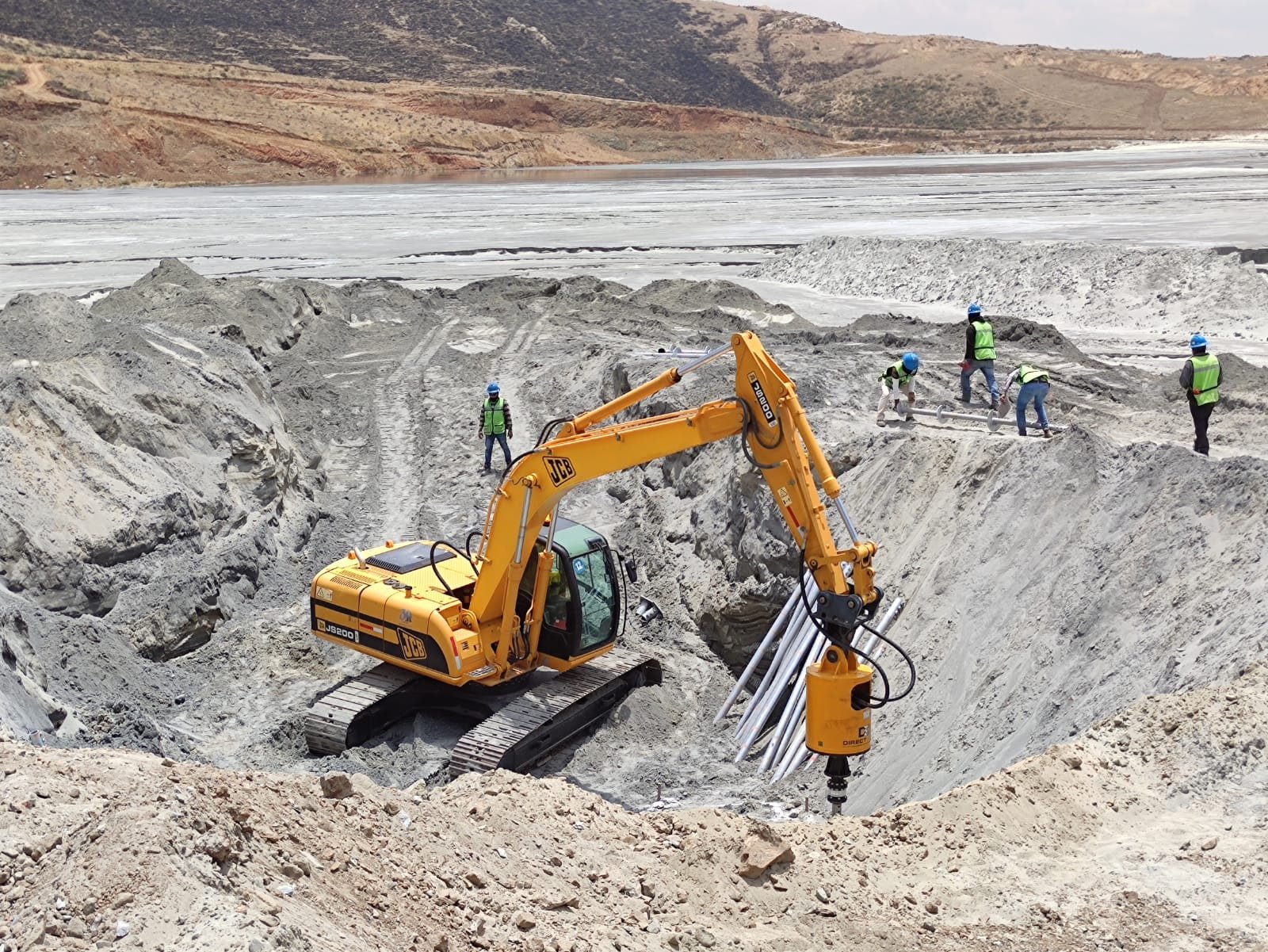

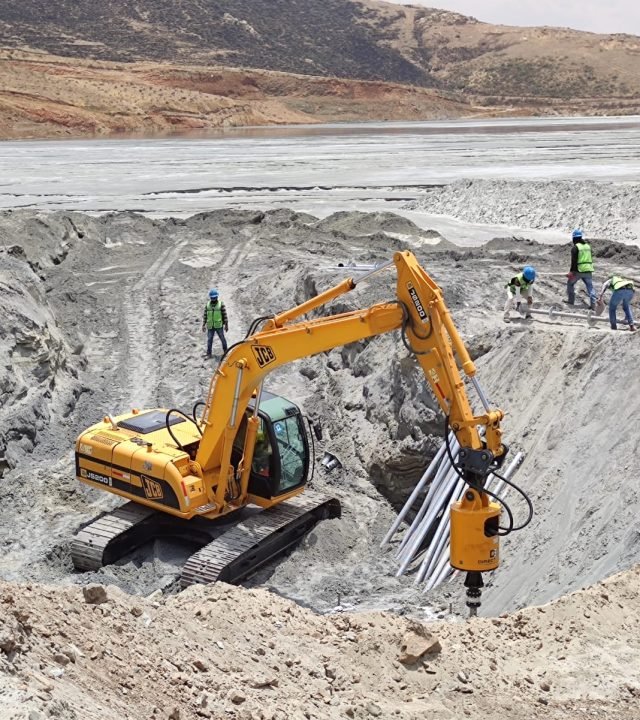

Pilas helicoidales para desplante de apoyos de una banda transportadora en presa de jales
Pilas helicoidales para desplante de apoyos de una banda transportadora en presa de jales Este documento tiene como objetivo presentar una metodología de diseño e instalación de pilotes helicoidales en una presa de jales ubicada en Zacatecas, México. Este proceso es un trabajo para la colocación de apoyos de una banda transportadora para jales filtrados. En este proyecto se realizaron estudios para poder conocer la estratigrafía del suelo y su resistencia, dándonos como resultado de que se trataba de un suelo que tiende a la consolidación, esto provocado por los jales que se encuentran en la presa, por lo tanto,
Comparación analítica de la resistencia a la extracción entre anclajes helicoidales y anclajes pretensados
Comparación Analítica de la Resistencia a la Extracción entre Anclajes Helicoidales y Anclajes Pretensados A través de modelación analítica y numérica, se realiza una comparación de la capacidad de carga a tensión entre los anclajes helicoidales y los anclajes pretensados tipo bulbo embedidos en un suelo no cohesivo. También se exploran los aspectos geométricos y mecánicos de ambos sistemas de anclajes, destacando sus diferencias y similitudes. Descargar PDF
Pilotes helicoidales, alternativa de cimentación para edificio de 5 niveles desplantado sobre suelos blandos
Pilotes Helicoidales, alternativa de cimentación para edificio de 5 niveles desplantado sobre suelos blandos La alternativa de cimentaciones para proyectos construidos sobre suelos blandos y con restricciones de espacio son los pilotes Helicoidales. Podemos colocar un arreglo de varios diámetros de hélices para alcanzar la capacidad de carga adecuada para el proyecto ajustándonos a los asentamientos permisibles y optimizar el tiempo de ejecución. Descargar PDF
¿Listo para cimentar tu próximo proyecto?
De la ingeniería a la verificación, un mismo equipo. Diseñamos, fabricamos, verificamos y respondemos: pilotes y anclajes helicoidales fabricados en México, con el respaldo geotécnico de Soilsolution. Envíanos tu proyecto y evaluamos si HELICAL® aplica para tu cimentación.
