Cimentación para parques solares

Pilotes helicoidales que resisten el levantamiento por viento, se instalan con equipo compacto y se verifican por torque en cada apoyo.

¿Por qué usar pilotes helicoidales para parques solares?

Los pilotes helicoidales son una opción eficaz para cimentar parques solares en terrenos con retos geotécnicos, condiciones climáticas variables o exigencias logísticas. Permiten reducir los tiempos de obra, minimizar el impacto ambiental, y mantener la precisión estructural sin depender de concreto ni excavación.

Los pilotes helicoidales permiten cimentar parques solares con velocidad, limpieza y precisión.

En la cimentación para parques solares, la carga que suele gobernar el diseño es el viento, no el peso de los paneles: los módulos levantan y empujan la estructura. Los pilotes helicoidales HELICAL® resisten tensión, compresión y carga lateral, se instalan con equipo compacto y su capacidad se verifica por torque en cada apoyo.

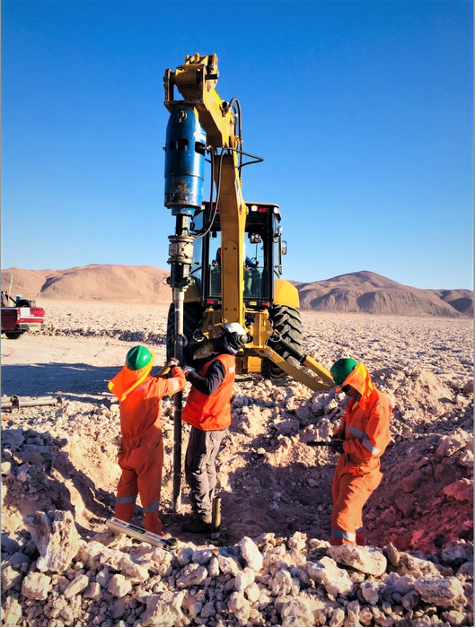

Ejemplo de instalación de pilotes helicoidales en un parque solar

Ventajas de los pilotes helicoidales para parques solares

  • Se instalan sin excavación ni concreto
  • Tienen alta resistencia a tracción y compresión
  • Pueden colocarse en terrenos difíciles (blandos, húmedos, inclinados)
  • Requieren solo maquinaria ligera
  • Son reutilizables o desmontables en proyectos temporales o modulares
  • Se adaptan a diseños estándar de trackers o estructuras fijas
  • Permiten verificación de capacidad de carga en sitio mediante torque

Parques solares: pilotes helicoidales HELICAL® vs. micropilotes y dados de concreto

Parques solares: pilotes helicoidales HELICAL® vs. micropilotes y dados de concreto
CriterioPilotes helicoidales HELICAL®Micropilotes y dados de concreto
Método de instalaciónSe instalan a rotación, sin perforar ni colarPerforación e inyección de lechada o colado de concreto en cada punto
Tiempo de instalaciónMenos de una hora por pilote, con equipo ligeroPerforación, colado y fraguado condicionan el avance diario
Terrenos difícilesSe diseñan para suelos blandos, húmedos o con pendiente, a partir del estudio geotécnicoEn suelos inestables, la perforación puede requerir ademe
Tracción y compresiónTrabaja a tracción y compresión en el mismo elemento, con carga inmediataTrabaja a tracción y compresión una vez fraguada la lechada o el concreto
Verificación de capacidadPilote por pilote, por torque y profundidad, con trazabilidadPrueba de carga posterior al fraguado
ReversibilidadDesmontables y reutilizables en proyectos temporales o modularesPermanece en el terreno

Procedimiento constructivo para cimentar un parque solar con pilotes helicoidales

Esquema de la cimentación para parques solares, paso 1Mesa de panelesViento y levantamientoSuelo superficialEstrato de apoyo
Esquema de la cimentación para parques solares, paso 2Suelo superficialEstrato de diseñoCabezal hidráulico de torqueSección guía con hélices
Esquema de la cimentación para parques solares, paso 3Suelo superficialEstrato de diseñoInstalación a rotaciónExtensión atornillada
Esquema de la cimentación para parques solares, paso 4Suelo superficialEstrato de diseñoTorque verificadoHélices en el estrato de diseño
Esquema de la cimentación para parques solares, paso 5Suelo superficialEstrato de diseñoEstructura conectada al cabezalCap de construcción
Esquema de la cimentación para parques solares, paso 6Mesa de panelesViento y levantamientoSuelo superficialEstrato de apoyo
Esquema ilustrativo; la geometría real se define en el diseño de cada proyecto.

Preguntas frecuentes sobre cimentación para parques solares

¿Los pilotes helicoidales resisten el levantamiento por viento de los paneles solares?

Sí. Las hélices trabajan contra el suelo en tensión; la capacidad se fija en el diseño y se verifica por torque en obra.

¿Qué es mejor para un parque solar: hincado de perfiles o pilotes helicoidales?

Depende del suelo. En suelos blandos o con gravas y rellenos, donde el hincado puede rechazar, los pilotes helicoidales suelen ser la opción a evaluar.

¿Los pilotes helicoidales se adaptan a cualquier tracker?

Se adaptan a diseños estándar de trackers y estructuras fijas; la conexión se define con las cargas del fabricante.

¿Se pueden retirar al final de la vida del parque?

Sí. Se desinstalan a rotación sin demoler concreto.

¿Qué tan rápido se puede instalar la cimentación de un parque solar?

Cada pilote se instala en menos de una hora y se carga de inmediato, sin perforación, colado ni fraguado. El ritmo del proyecto depende del diseño y del número de equipos en obra.

¿Resisten terrenos difíciles como suelos blandos, húmedos o inclinados?

Se diseñan para esas condiciones, siempre a partir del estudio geotécnico del sitio. Si el terreno queda fuera del alcance del sistema, te lo decimos.

¿Cómo se verifica que cada pilote tiene la capacidad necesaria?

Cada pilote se verifica por torque y profundidad durante su instalación: trazabilidad técnica pilote por pilote en todo el parque.

¿Qué maquinaria se requiere para la instalación?

Un motor de torque sobre equipo ligero, como excavadora o minicargador. Sin perforadora ni equipo de inyección, la logística se simplifica en sitios remotos.

¿Planeas un parque solar?

Cuéntanos de tu parque en el formulario y envía el layout y el estudio de suelo a info@anclajeshelicoidales.com. Cimentamos las mesas con pilotes helicoidales instalados con equipo compacto y verificados por torque.

  • Fabricado en México
  • Garantía de 100 años
  • Capacidad verificada por torque
  • Respaldo geotécnico Soilsolution
