Cimentación para muelles

Pilotes helicoidales que se instalan desde el agua, sin colados ni bombeo, y resisten compresión, levantamiento y oleaje.

¿Por qué usar pilotes helicoidales para muelles?

Los pilotes helicoidales permiten instalar cimentaciones seguras, resistentes a cargas dinámicas, sin colados bajo el agua ni bombeo, con equipo ligero desde barcaza.

En el caso de muelles y estructuras en agua:

La cimentación para muelles con pilotes helicoidales HELICAL® se diseña para tres cargas a la vez: compresión por el peso de la plataforma, tensión cuando el agua tiende a levantarla y carga lateral por corrientes, oleaje y atraque. Los pilotes se instalan a rotación desde una barcaza o el propio muelle, sin colados bajo el agua.

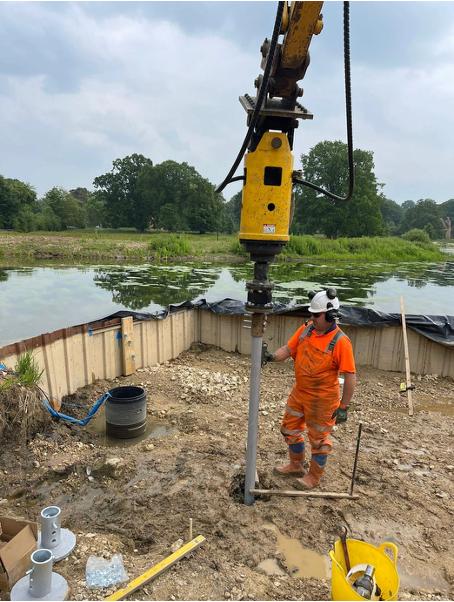

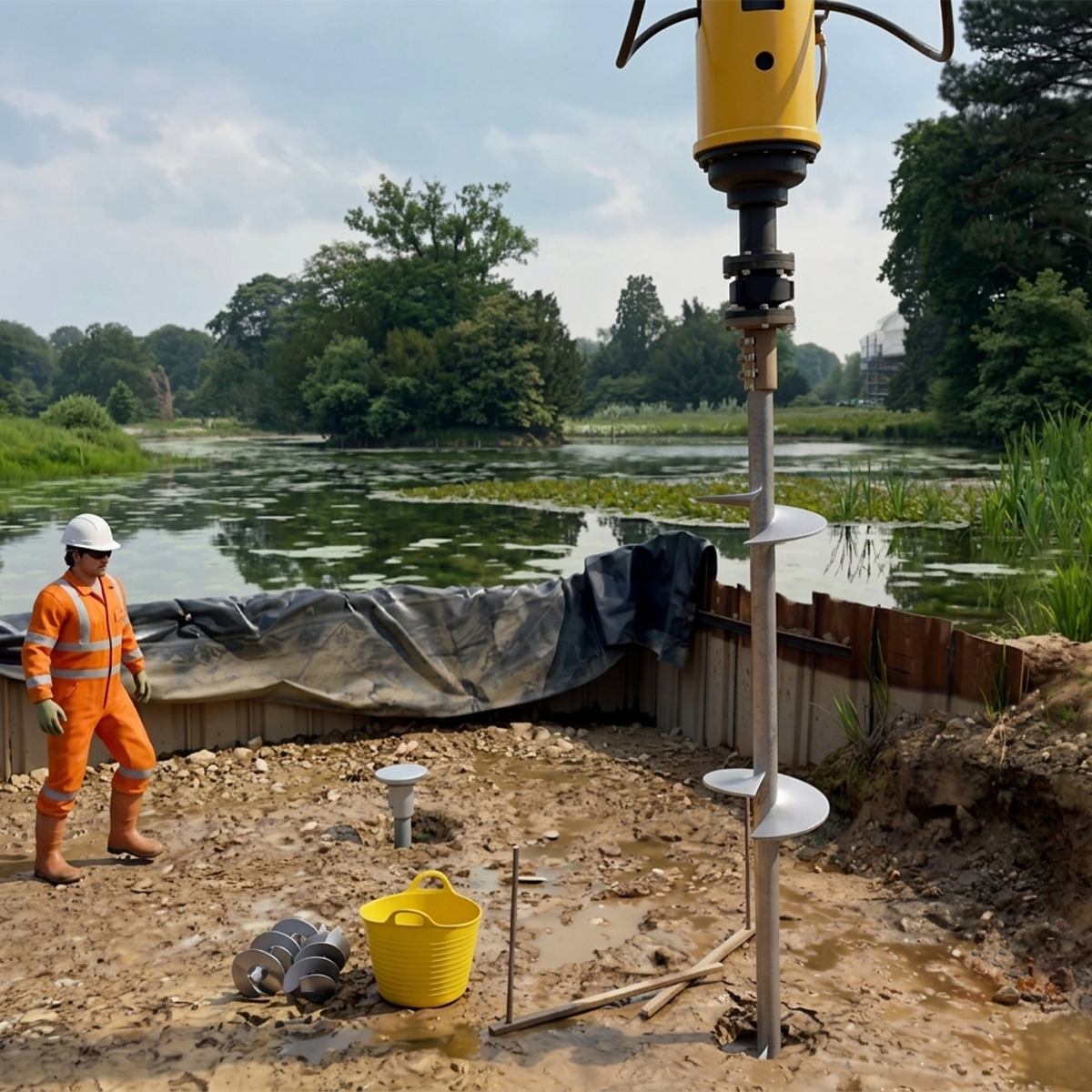

Ejemplo de instalación de pilotes helicoidales para un muelle

Ventajas de los pilotes helicoidales para muelles

  • Se pueden instalar completamente bajo agua
  • No requieren bombeo ni desecación del terreno
  • La resistencia a tracción y compresión los hace adecuados para plataformas que flotan, se elevan o se someten a corrientes o cargas dinámicas
  • Son compatibles con cabezas estructurales, vigas o plataformas modulares
  • Se instalan desde barcaza o plataforma flotante con equipo compacto

Muelles: pilotes helicoidales HELICAL® vs. micropilotes de concreto

Muelles: pilotes helicoidales HELICAL® vs. micropilotes de concreto
CriterioPilote helicoidal HELICAL®Micropilotes de concreto
Instalación bajo aguaDirecta, sin desecar el terrenoPerforación con ademe e inyección de lechada en presencia de agua
CuradoNo requiere; carga inmediataFraguado de la lechada antes de cargar
Maquinaria requeridaEquipo ligero, instalable desde barcazaPerforadora y equipo de inyección sobre barcaza o plataforma
Verificación de capacidadPor torque, en cada pilote, incluso sumergidoPrueba de carga posterior al fraguado
ResiduosSin detritos ni agua de barrido de perforaciónDetritos y agua de barrido de la perforación que hay que manejar

Procedimiento constructivo para cimentar muelles y estructuras portuarias con pilotes helicoidales

Sondeo geotécnicoFondo blandoEstrato competentePosición y profundidad de diseñoPuntos de instalaciónBarcaza de trabajoAvance a rotaciónExtensión lisa y copleSección de plomoPlataforma del muelleCap de construcciónTorque verificadoPilotes conectados a la plataforma
Animación ilustrativa; la geometría real se define en el diseño de cada proyecto.

Preguntas frecuentes sobre cimentación para muelles

¿Se pueden instalar pilotes helicoidales bajo el agua?

Sí. Se instalan a rotación desde una barcaza o plataforma flotante, sin secar ni bombear el área de trabajo.

¿Cómo se verifica la capacidad de cada pilote en un muelle?

Con el torque de instalación: se registra en cada pilote y se compara con el de diseño. Helical entrega un reporte técnico con torque y profundidad.

¿Qué cimentación sirve para un muelle flotante?

Pilotes o anclajes helicoidales, porque resisten tensión y sujetan plataformas que tienden a elevarse o moverse con el nivel del agua.

¿Cuánto duran los pilotes helicoidales en agua?

Depende de la agresividad del agua y de la protección elegida. El galvanizado ASTM A123 es la base; la vida útil se define en el diseño. Más en cuánto duran los pilotes helicoidales.

¿La instalación depende del ciclo de mareas o del clima?

No de la misma forma que los métodos que requieren trabajar en seco. Marea y clima se consideran para planear la logística de la barcaza o plataforma flotante.

¿Qué tipo de cargas resisten mejor en este tipo de estructuras?

Tracción y empuje lateral: corrientes, oleaje, flotación y cargas dinámicas propias de un entorno acuático.

¿Son compatibles con plataformas flotantes o estructuras modulares?

Sí, se integran con cabezales estructurales, vigas o plataformas modulares.

¿Cómo se instalan sin maquinaria pesada en tierra?

Desde barcazas o plataformas flotantes, con equipo compacto.

¿Cómo se protegen contra la corrosión?

Con galvanizado en caliente según ASTM A123. El nivel de protección se define desde el diseño, según la agresividad del ambiente marino o fluvial.

¿Vas a cimentar un muelle o una estructura en agua?

Instalamos sin colados bajo el agua, con la marea y el clima considerados en la logística. Envíanos tu proyecto y evaluamos la cimentación con pilotes helicoidales.
